VMC – DISTRIBUIÇÃO DE AR – SISTEMA HEATPEX

Aria Connect é um sistema de condutas semi-rígidas para distribuição de ar.

Folheto Heatpex ARIA CONNECT
Dados técnicos Heatpex ARIA (Inglês)

HEATPEX ARIA CONNECT - Sistema de condutas semirrígido para distribuição de ar em habitações residenciais que permite uma configuração personalizada em função das especificidades dos diferentes locais com apenas 6 acessórios.

Conduta e acessórios fabricados em material plástico de elevada resistência e inerte ao desenvolvimento microbiano. Toda a gama de produtos EASY VMC da HEATPEX é revestida com aditivos antimicrobianos que conferem ao sistema um elevado grau de resistência à proliferação ou colonização de agentes microbianos.

Atendendo ao relatório de ensaio EN-17192, é atribuído ao sistema uma estanquidade de classe ATC1 (desempenho 3 vezes superior à classe D), minimizando a maioria das fugas e aumentando a eficiência do sistema.


CLASSE DE ESTANQUIDADE ATC1

Sistema indicado para instalações de ventilação com recuperação de calor que respeita a classe de estanquidade ATC1, assegurada pela harmonização entre a tecnologia patenteada ONECLICK e a utilização de materiais adequados. Os acessórios HEATPEX dispensam qualquer tipo de vedação acrescida aquando da instalação.



INSTALAÇÃO SIMPLES E RÁPIDA

Tecnologia ONECLICK ®

As componentes do sistema podem ser facilmente conectadas e desconectadas sem a utilização de ferramentas e sem risco de dano.

ALTAMENTE PERSONALIZÁVEL

Apenas 6 elementos básicos

O design modular do sistema facilita a personalização dos acessórios em função dos requisitos específicos de cada projeto, o que minimiza o número de peças utilizadas e rentabiliza o espaço ocupado pelo sistema de ventilação.

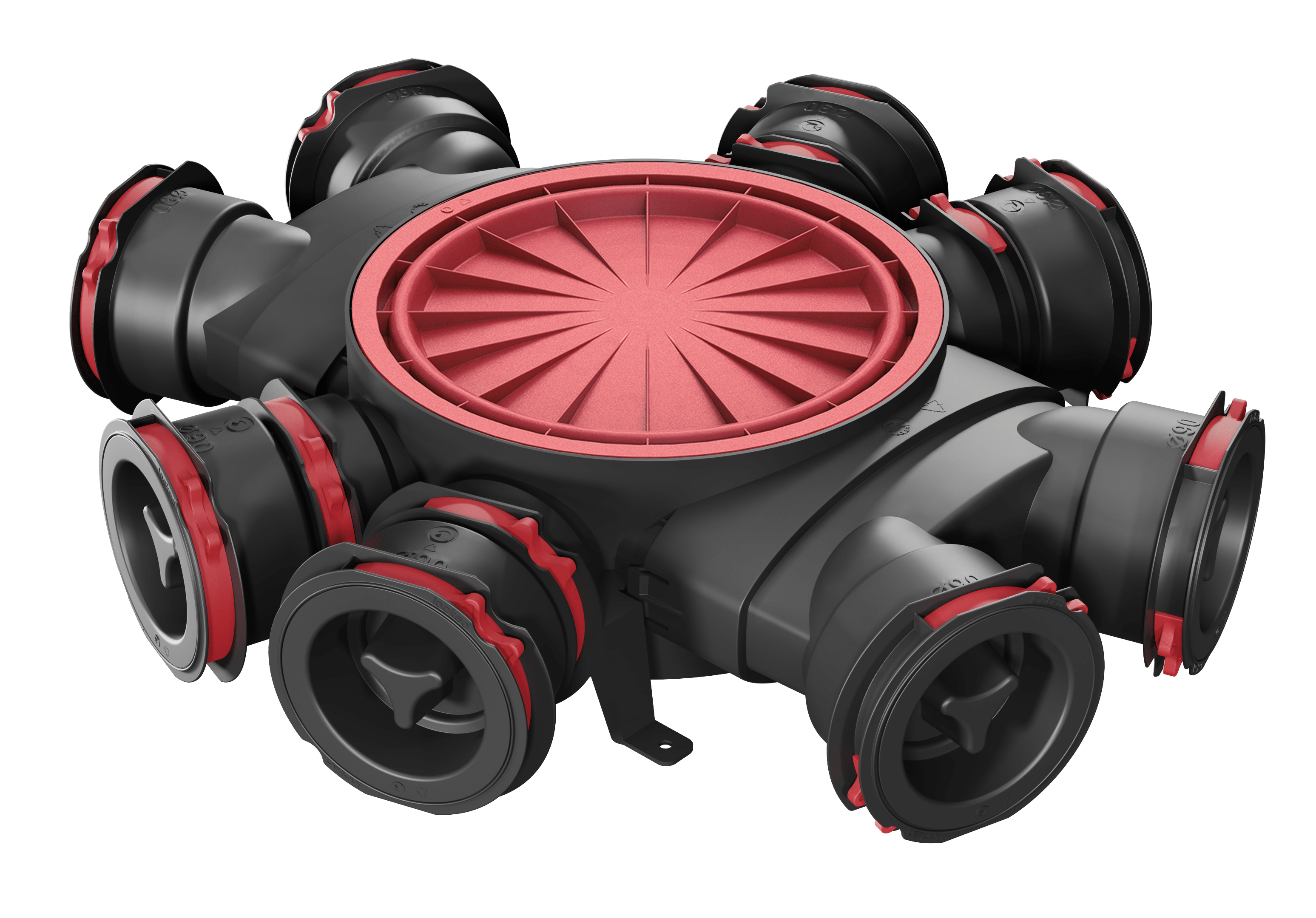

Coletor de distribuição 10 x 63/75

O coletor de distribuição é responsável pela conexão entre a unidade de recuperação e os terminais, permitindo a ligação de até 10 tubos de 63/75mm por coletor.



Características

  • Construção modular permitindo acoplar coletores adicionais em série ou em paralelo;
  • Possibilidade de ligação lateral ou pelo topo do coletor ao tubo principal;
  • 10 terminais disponíveis para ligação aos difusores;
  • Classe de estanquidade ATC1.

* Coletor fornecido enquanto unidade completa de fábrica.

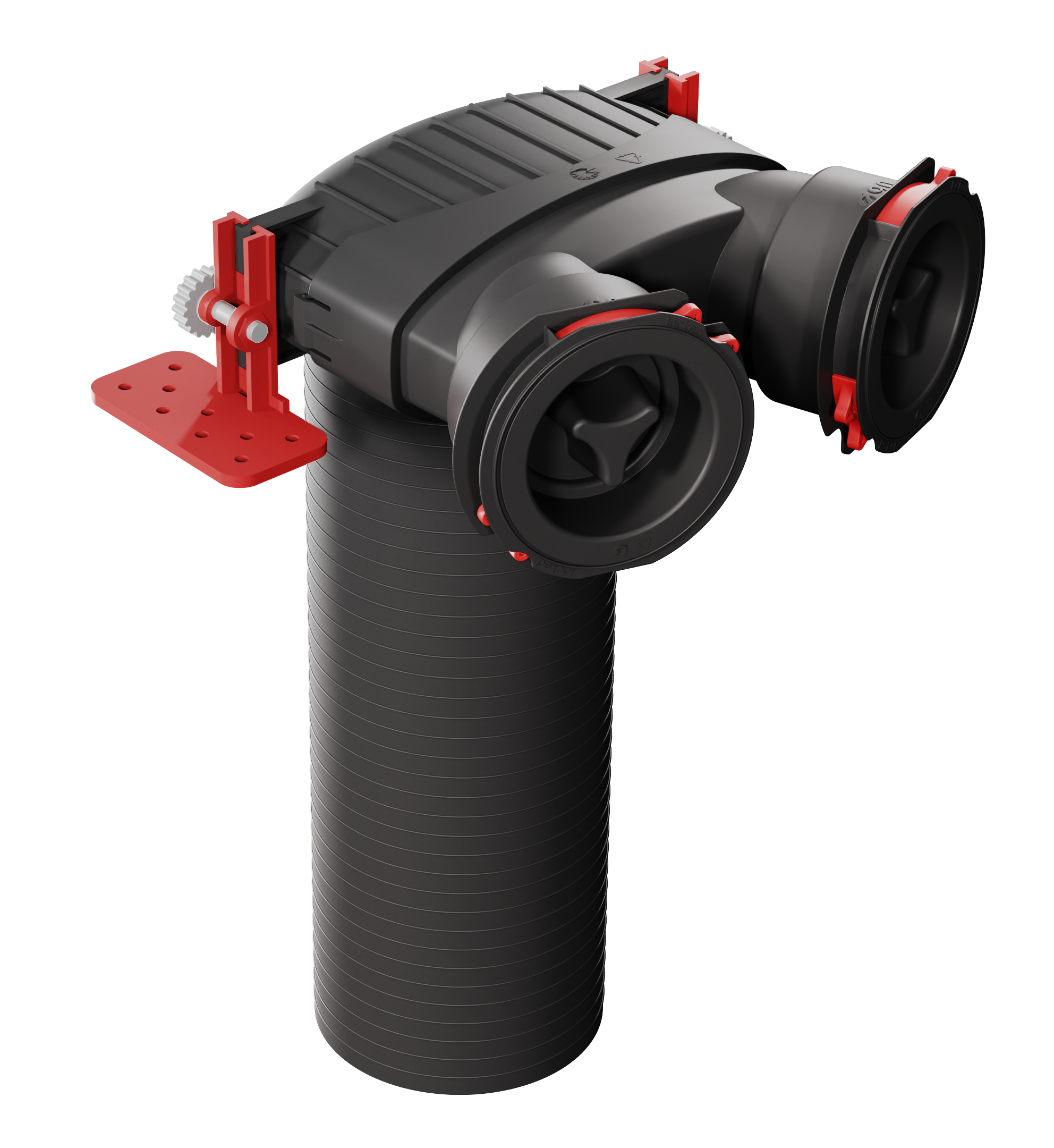

Pleno terminal 3 x 63/75

O pleno terminal permite a ligação de até 3 tubos de 63/75mm a um difusor de 125mm.



Características:

  • Abas laterais adaptáveis para ajuste de altura;
  • Tecnologia ONECLICK para uma rápida e fácil instalação;
  • Possibilidade de corte à altura desejada;
  • Classe de estanquidade ATC1:

O plenum inclui os seguintes componentes *:

  • Corpo principal – 1 peça
  • Módulo amovível 3x63/75 – 1 peça
  • Ligações para tubo 63/75mm – 3 piças
  • Tampos – 3 peças
  • Flaps ajustáveis com parafuso – 2 peças

* Pleno fornecido enquanto unidade completa de fábrica.




Redução central 125/160/200 (montagem vertical)

A redução central permite a ligação vertical do tubo principal ao coletor de distribuição. A peça terá que ser cortada em função do diâmetro do tubo existente.



Características:

  • Classe de estanquidade ATC1;
  • Desenhado para ligação de tubos de diâmetro 125, 160 e 200mm;
  • Possibilidade de ligação a tubo spiro, flexível, entre outros;
  • Peça com ranhuras para corte em função do diâmetro desejado.

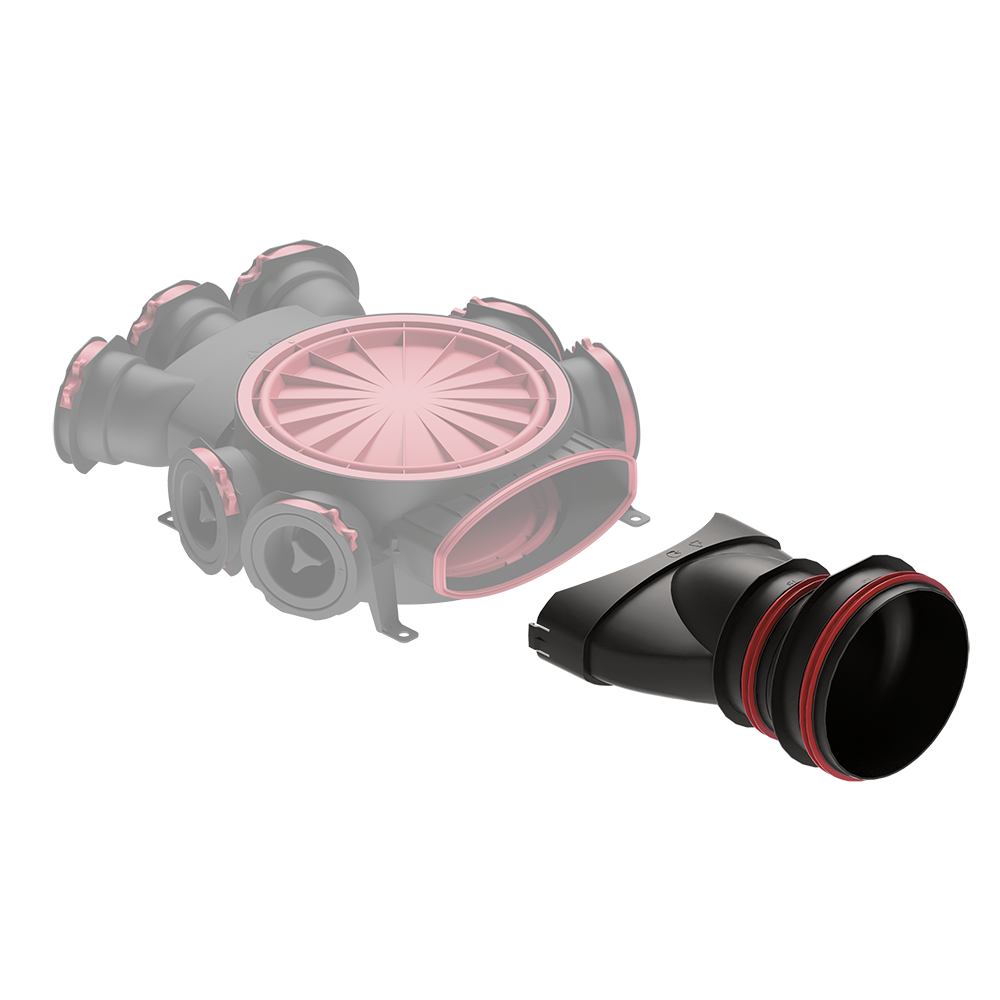

Redução lateral 125/160 (montagem horizontal)

A redução lateral permite a ligação horizontal do tubo principal ao coletor de distribuição. A sua aplicação substituirá o módulo existente de 3x63/75. Em caso de utilização de um diâmetro de 125mm, deverão cortar o excesso.



Características:

  • Classe de estanquidade ATC1;
  • Possibilidade de aplicação em dois lados do coletor de distribuição;
  • Desenhada para ligação a tubos de 125 e 160mm de diâmetro;
  • Possibilidade de ligação a tubo spiro, flexível, entre outros;

Acoplamento horizontal (2 coletores)

Permite a ligação horizontal entre 2 coletores de distribuição quando as saídas do coletor são insuficientes para o caudal de ar pretendido.



Características:

  • Classe de estanquidade ATC1;
  • A sua aplicação substituirá um módulo existente de 3x63/75 no coletor;
  • Esta ligação permite a utilização de 14 terminais após acoplamento dos coletores.

Acoplamento vertical (2 coletores)

Permite a ligação vertical entre 2 coletores de distribuição quando os terminais do coletor são insuficientes para o caudal de ar pretendido.



Características:

  • Classe de estanquidade ATC1;
  • Ligação feita através do núcleo central dos coletores;
  • Aumenta para 20 o número de terminais possíveis em caso de aplicação de 2 coletores.

Tubo flexível antibacteriano/estático 63/75 (rolo 50M)

Características:

  • Fabricado em polietileno de alta densidade (PE-HD);
  • Camada interna antibacteriana com 99% de eficiência, confirmada em laboratório;
  • Instalação simples sem necessidade de curvas;
  • Diâmetros pequenos para possibilitar a instalação dentro de paredes ou tetos;
  • Superfície interna lisa que não oferece resistência à passagem do ar;
  • Tubo de parede dupla que permite reduções de ruído;
  • Classe de estanquidade ATC1.
