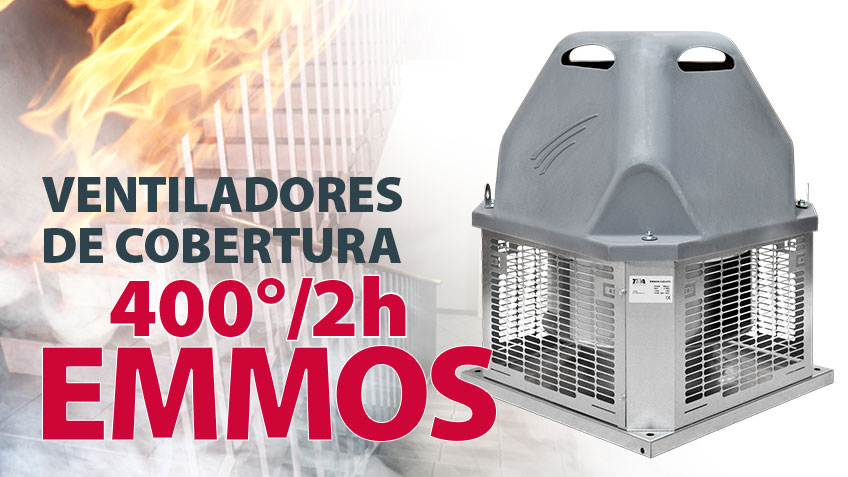

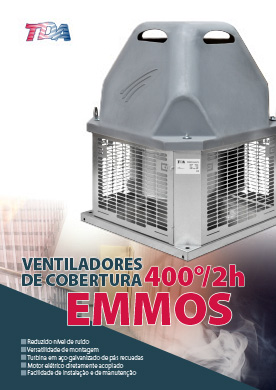

Ventiladores de cobertura 400º/2h EMMOS

Para instalações em locais industriais e cozinhas.

Principais vantagens

  • Reduzido nível de ruído
  • Versatilidade de montagem
  • Turbina em aço galvanizado de pás recuadas
  • Motor elétrico diretamente acoplado
  • Facilidade de instalação e de manutenção

Características

  • Gama composta por 9 modelos com caudais compreendidos entre 500 e 20000m³/h e pressões de 50 a 750pa
  • Para instalações de extração em locais industriais e cozinhas.
  • Podem ser montados sobre coberturas planas ou inclinadas assim como sobre condutas de extração.
  • Fluxo de saída disponível em duas versões:
    • Horizontal – Para extração de ar pouco poluído e afastado de locais habitados.
    • Vertical – Com utilização do “Kit vertical” próprio para ar fortemente poluído e instalado próximo de locais habitados.
  • Base e grelha de proteção em aço galvanizado
  • Chapéu em Polietileno anti UV RAL 7012
  • Turbina centrífuga de simples aspiração e pás recuadas em aço galvanizado, diretamente acoplada ao motor
  • Motores elétricos de rotor em curto‑circuito, fora do fluxo de ar, IP 55, classe F, trifásicos e classe energética de acordo com a diretiva IEC 60034.

Opcionais

  • Kit de descarga vertical.
  • Interruptor de corte local
  • Conversor de frequênciar




Modelos

Referência Modelo Velocidade de rotação
( rpm )
Potência
( Kw )
Intensidade ( A ) Peso
( Kg )
230V 400V
RF-EMM-032-4MV 032-4MV 1500 0.25 2.4 25
RF-EMM-032-4TV 032-4TV 1500 0.25 0.78 25
RF-EMM-036-4MV 036-4MV 1500 0.25 2.4 28
RF-EMM-036-4TV 036-4TV 1500 0.25 0.78 28
RF-EMM-040-4MV 040-4MV 1500 0.37 3.0 38
RF-EMM-040-4TV 040-4TV 1500 0.37 1.06 39
RF-EMM-045-4MV 045-4MV 1500 0.75 5.5 44
RF-EMM-045-4TV 045-4TV 1500 0.75 1.63 44
RF-EMM-050-4MV 050-4MV 1500 1.1 7.5 50
RF-EMM-050-4TV 050-4TV 1500 1.1 2.4 50
RF-EMM-050-6TV 050-6TV 1000 0.37 1.05 53
RF-EMM-056-4T 056-4T 1500 2.2 4.64 88
RF-EMM-056-4TV 056-6TV 1000 0.75 1.95 88
RF-EMM-063-6TV 063-6TV 1000 1.5 3.71 91
RF-EMM-071-6T 071-6T 1000 2.2 5.94 135
RF-EMM-080-6T 080-6T 1000 4 9.46 164

Outros modelos por consulta

Dimensões

1 - Base em chapa de aço galvanizado
2 - Cone de aspiração
3 - Turbina de pás recuadas em aço galvanizado 4 - Kit descarga vertical
5 - Base suporte motor turbina
6 - Interruptor de corte local ( opcional)
7 - Motor de flange IP 55 classe F
8 - Chapéu em polietileno anti UV RAL 7012
9 - Rede de proteção em aço galvanizado

EMMOS A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
ØF mini
(mm)
G
(mm)
H
(mm)
J
(mm)
32 445 395 25 580 433 250 244 172 247
36 445 395 25 580 433 315 244 172 247
40 565 515 30 767.5 571 400 346 242 355.5
45 565 515 30 767.5 571 400 346 242 355.5
50 565 515 30 767.5 571 400 346 242 355.5
56 800 740 35 931.5 758 500 417 287 440.5
63 800 740 35 931.5 758 500 417 287 440.5
71 910 850 40 1123.5 930 630 535 385 552.5
80 910 850 40 1123.5 930 630 535 385 552.5
