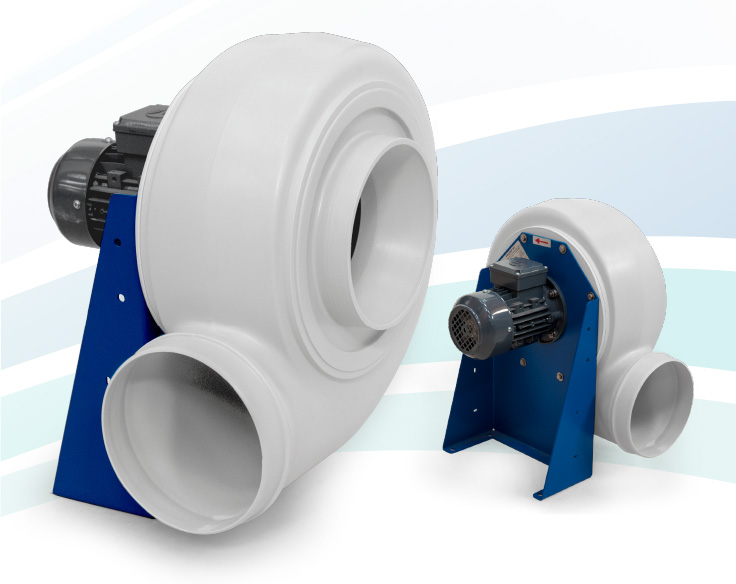

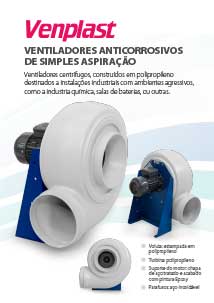

Ventiladores anticorrosivos de simples aspiração.

Venplast

Ventiladores centrífugos, construídos em polipropileno destinados a instalações industriais com ambientes agressivos como a industria química, salas de baterias, ou outras.

O ventilador foi projetado e fabricado para dirigir o ar com presença de gases ou vapores corrosivos a uma temperatura entre -15°C e + 70°C.

  • Voluta: estampada em polipropileno
  • Turbina: polipropileno
  • Suporte do motor: chapa de aço tratado e acabado com pintura Epoxy
  • Parafusos: aço inoxidável

Tabela de caudais

Modelo Motor (Kw) RPM Nível ruído (dB/A) Caudal = m³/h
300 360 420 480 540 600 720 840 960 1080 1200 1320 1500 1680 1860 2100 2400 2700 3000 3360 3780 4260 4800 5400 6000 6720
mm H²0
P 202 0,18 2750 62   47 46 45 43 42 38 31 23 13
P 252 0,37 2850 71           75 75 74 72 69 67 64 60 54 45 32
P 282 0,75 2850 75               110 110 109 106 100 95 91 88 80 67 60 47 30
P 312 1,5 2860 79                     132 132 131 130 126 121 113 106 98 87 70 50
P 352 2,2 2870 80                             170 170 168 162 160 148 146 130 115 96 80 48
P 254 0,12 1370 54 16 16 16 15 14 14 12 10 7 5
P 284 0,18 1370 55     24 24 23 23 22 20 18 16 14 12 8
P 314 0,25 1400 59           29 29 28 28 27 25 24 21 19 16 9
P 354 0,37 1400 61               38 38 37 36 36 35 33 30 28 23 19 13
P 404 0,55 1410 69                     52 52 51 50 50 48 45 43 39 35 30 24
P 454 1,1 1410 70                           65 65 64 63 61 59 53 51 46 41 31 19
P 316 0,18 930 48     14 14 13 13 12 11 9 8 7 6
P 356 0,18 930 52           17 17 16 16 15 14 13 11 10 9
P 406 0,25 920 56                 24 24 23 22 21 20 19 17 14 12
P 456 0,37 920 59                     29 29 28 28 27 26 24 21 20 17 14

Características e dimensões

esquema
Tipo

Mot. Gr.

Size

Mot.

Kw

 Giri Rpm A B C D E F G H I L N p Q R V X 0 KG* KG**
P 204 63 0.12 1370 140 180 35 160 160 138 55 250 150 190 200 100 140 235 17,5 20 11 9 17
P 202 63 0.18 2750 140 180 35 160 160 138 55 250 150 195 200 100 140 235 17,5 20 11 9 17
P 224 63 0.12 1370 173 228 35 200 185 170 55 310 190 190 255 100 140 290 17,5 20 11 10 18
P 222 63 0.25 2800 173 228 35 200 185 170 55 310 190 210 225 100 140 290 17,5 20 11 13 24
P 254 63 0.12 1370 173 228 35 200 185 170 55 310 190 190 255 100 140 290 17,5 20 11 10 18
P 252 71 0.37 2800 173 228 35 200 185 170 55 310 190 220 255 100 140 290 17,5 20 11 13 24
P 284 63 0.18 1370 208 255 40 225 195 190 70 350 210 190 280 120 190 316 18 35 11 14 23
P 282 80 0.75 2850 208 255 40 225 195 190 70 350 210 240 280 120 190 316 18 35 11 19 33
P 316 71 0.18 930 240 280 40 250 200 210 70 410 230 210 320 150 230 355 17,5 40 11 19 30
P 314 71 0.25 1400 240 280 40 250 200 210 70 410 230 220 320 150 230 355 17,5 40 11 19 30
P 312 90 1.50 2850 240 280 40 250 200 210 70 410 230 290 320 150 230 355 17,5 40 11 26 45
P 356 71 0.18 930 260 312 40 280 237 230 55 445 270 210 355 150 230 390 17,5 40 11 23 34
P 354 71 0.37 1400 260 312 40 280 237 230 55 445 270 220 355 150 230 390 17,5 40 11 23 34
P 352 90 2.20 2870 260 312 40 280 237 230 55 445 270 290 355 150 230 390 17,5 40 11 32 51
P 406 71 0.25 920 290 356 40 315 252 264 55 495 295 220 325 170 250 365 20 40 11 30 41
P 404 80 0.55 1410 290 356 40 315 252 264 55 495 295 240 325 170 250 365 20 40 11 33 47
P 456 80 0.37 920 324 400 40 355 287 295 55 550 330 240 370 170 250 410 20 40 11 37 51
P 454 90 1.10 1410 324 400 40 355 287 395 55 550 330 290 370 170 250 410 20 40 11 40 61
P 452 100 4.0 2860 324 400 40 355 287 295 55 550 330 415 370 270 340 410 20 40 11 57 72

* Motor modo standard ** Modo ATEX”
